UL2547多芯屏蔽电缆
  • 商品名称：UL2547多芯屏蔽电缆

2547


AWM 2547 CSA AWM Ⅰ/Ⅱ A

多芯屏蔽电缆 标准: UL 758,1581 CSA C22.2 NO.210.2

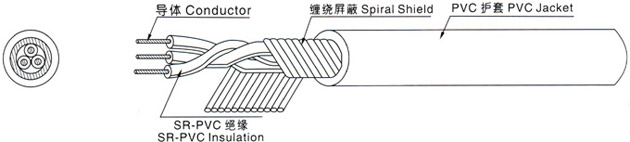

■ 构造
■ 印字
AWM 2547 VW-1SC( )AWG 80℃…CS ALL1066838 AWMⅠ/Ⅱ A FT1( )AWG 80℃ -F-
■ 产品说明
●　额定电压：无规定， 额定温度： 80℃
●　导体使用单根或绞线 30-16AWG 裸铜或 镀锡丝
●　半硬质 PVC 绝缘
●　镀锡或裸软铜线缠绕屏蔽
●　PVC 护套
●　可通过 UL VW-1SC 及 CSAFT1 垂直耐燃试验
■ 应用
适用于录音、录影设备、声响系统、电子电路。

UL 2547 80℃ 无电压值

芯数

异体

绝缘

缠绕屏蔽

护 套

最大导体
电阻
20℃

最小绝缘
电阻
20℃

耐电压
1 min

标准长度

线规 线数 / 线径

直径

标称厚度

标称外径

线径

外径

标称
厚度

标称
外径

AWG No./mm mm mm mm mm mm mm mm Ω/km MΩ Km V FT(M)
2 30 7/0.10 0.30 0.25 0.80 0.10 1.80 0.40 2.60 354.24 15 500 2000
（ 610 ）
28 7/0.127 0.38 0.25 0.88 0.10 1.96 0.40 2.76 223.75
26 7/0.16 0.48 0.25 0.98 0.12 2.20 0.40 3.00 139.73 1000
（ 305 ）
24 11/0.16 0.61 0.25 1.11 0.12 2.46 0.40 3.26 93.3
22 17/0.16 0.76 0.25 1.26 0.12 2.76 0.40 3.56 55.0
20 26/0.16 0.94 0.30 1.54 0.12 3.32 0.40 4.12 34.6
18 41/0.16 1.18 0.40 1.98 0.12 4.20 0.40 5.00 21.8
3 30 7/0.10 0.30 0.25 0.80 0.10 1.93 0.40 2.73 354.24 15 500 2000
（ 610 ）
28 7/0.127 0.38 0.25 0.88 0.10 2.10 0.40 2.90 223.75
26 7/0.16 0.48 0.25 0.98 0.12 2.35 0.40 3.15 139.73 1000
（ 305 ）
24 11/0.16 0.61 0.25 1.11 0.12 2.63 0.40 3.43 93.3
22 17/0.16 0.76 0.25 1.26 0.12 2.72 0.40 3.52 55.0
20 26/0.16 0.94 0.30 1.54 0.12 3.56 0.40 4.36 34.6
