UL1185单芯屏蔽电缆
  • 商品名称：UL1185单芯屏蔽电缆

AWM 1185 CSA AWM Ⅰ / Ⅱ A
单芯屏蔽电缆 标准: UL 758, 1581 CSA C22.2 No.210.2

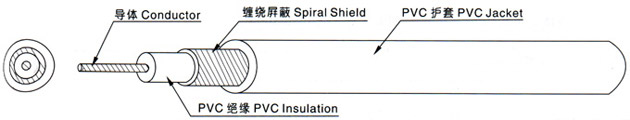

■ 构造
■ 印字
AWM 1185 VW-1 （） AWG 80℃ 300V--CSA LL1066838 AWM I A FT1 （） AWG 80℃ 300V-F-
■ 产品说明
●　额定电压： 300V ， 额定温度： 80℃
●　导体使用单根或绞线 30AWG 以上裸铜或镀锡丝
●　PVC 绝缘
●　镀锡或裸软铜线缠绕屏蔽
●　PVC 护套
●　可通过 ULVW-1SC 及 CSA FT1 垂直耐燃试验
■ 应用
适用于录音、录影设备、声响系统、电子电路。

UL 1185 80℃ 300V

异体
类型

异体

绝缘

缠绕屏蔽

护套

最大导体电阻
20℃

最小绝缘电阻
20℃

耐电压
1 min

标准长度

线规

线数 / 线径

直径

标称厚度

标称外径

线径

外径

标称
厚度

标称
外径

AWG No./mm mm mm mm mm mm mm mm Ω/km MΩ.Km V Ft(M)

绞合
异体

30 7/0.10 0.30 0.41 1.12 0.10 1.32 0.41 2.14 354.24 15 1500

2000(610)

28 7/0.127 0.38 0.41 1.20 0.10 1.40 0.41 2.22 223.75
26 7/0.16 0.48 0.41 1.30 0.12 1.54 0.41 2.36 139.73
24 11/0.16 0.61 0.41 1.43 0.12 1.67 0.41 2.49 93.3
22 17/0.16 0.76 0.41 1.58 0.12 1.82 0.41 2.64 55.0
20 26/0.16 0.94 0.41 1.76 0.12 2.00 0.41 2.82 34.6
18 41/0.16 1.18 0.41 2.00 0.12 2.24 0.41 3.06 21.8 1000(305)
16 26/0.254 1.49 0.41 2.31 0.12 2.55 0.41 3.37 13.7
